制備電子工業用超純水的工藝流程

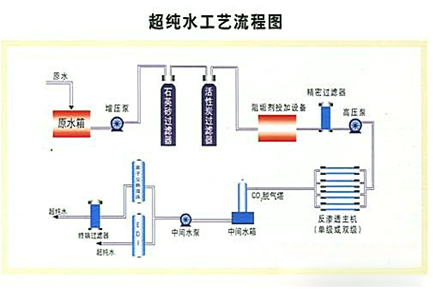

超純水工藝流程圖

　　電子行業制備超水的工藝大致分成以下幾種：
　　1、采用離子交換樹脂制備超純水的傳統水處理方式，其基本工藝流程為：原水→沙炭過濾器→精密過濾器→原水箱→陽床→陰床→混床（復床）→純水箱→純水泵→后置精密過濾器→用水點
　　2、采用反滲透水處理設備與離子交換設備進行組合的方式，其基本工藝流程為：原水→沙炭過濾器→精密過濾器→原水箱→反滲透設備→混床（復床）→純水箱→純水泵→后置精密過濾器→用水點
　　3、采用反滲透水處理設備與電去離子（EDI）設備進行搭配的的方式，這是一種制取超純水的新工藝，也是一種環保，經濟，發展?jié)摿薮蟮某兯苽涔に嚕浠竟に嚵鞒虨椋涸?rarr;沙炭過濾器→精密過濾器→原水箱→反滲透設備→電去離子（EDI）→純水箱→純水泵→后置精密過濾器→用水點
　
三種制備電子工業用超純水的工藝比較
　　 目前制備電子工業用超純水的工藝基本上是以上三種，其余的工藝流程大都是在以上三種基本工藝流程的基礎上進行不同組合搭配衍生而來。現將他們的優缺點分別列于下面：
　　1、一種采用離子交換樹脂其優點在于初投資少，占用的地方少，但缺點就是需要經常進行離子再生，耗費大量酸堿，而且對環境有一定的破壞。
　　2、二種采用反滲透作為預處理再配上離子交換設備，其特點為初投次比采用離子交換樹脂方式要高，但離子設備再生周期相對要長，耗費的酸堿比單純采用離子樹脂的方式要少很多。但對環境還是有一定的破壞性。
　　3、三種采用反滲透作預處理再配上電去離子（EDI）裝置，這是目前制取超純水經濟，環保用來制取超純水的工藝，不需要用酸堿進行再生便可連續制取超純水，對環境沒什么破壞性。其缺點在于初投資相對以上兩種方式過于昂貴。
